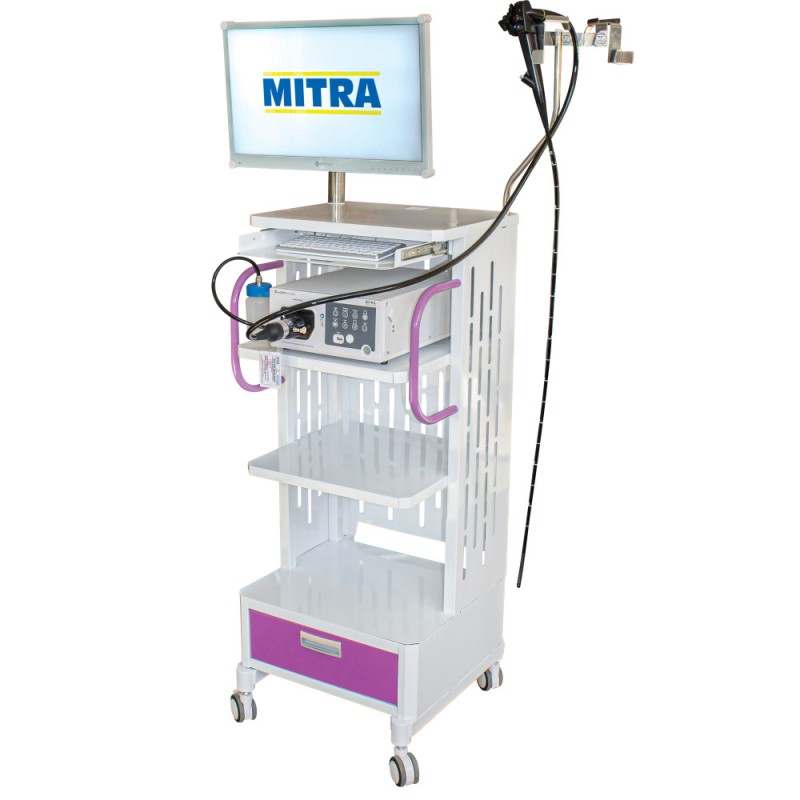

Видеоэндоскопическая система SmartEye II Plus

SmartEye II Plus - это многофункциональный инструмент, используемый для диагностики и малоинвазивного лечения желудочно-кишечного тракта (ЖКТ).

Система состоит из видеопроцессора с источником света, эндоскопа (гибкой трубки, оборудованной камерой, светодиодным освещением и инструментальным каналом) и монитора высокого разрешения. Изображение, поступающее из эндоскопа, обрабатывается видеопроцессором и выводится на монитор.

Ключевые характеристики:

1. Технология эндоскопии с улучшенным изображением mBLU: Функция mBLU улучшает выявление/характеристику поражений/полипов за счет улучшения визуализации, что позволяет точно отличать аденомы от неаденоматозных поражений.

2. Эндоскопия с повышенным увеличением (eCUE): eCUE улучшает визуализацию мелких структур и ямок слизистой оболочки с исключительной детализацией.

3. Картинка в картинке: Одновременное отображение нескольких источников видеосигнала, что облегчает сравнение изображений в реальном времени, ссылку на предыдущие результаты и беспрепятственное сотрудничество.

4. Сенсорный интерфейс: Интуитивное управление на кончиках ваших пальцев. Наслаждайтесь легким управлением и навигацией по системе с помощью интуитивно понятного интерфейса сенсорного экрана.

5. Изображение в формате HD+: Исключительное качество изображения в формате HD

Видеопроцессор OVP-SE-II+

Модель : OVP-SE II Plus
Источник питания:
Напряжение : 100-240 В переменного тока
Частота : 50/60 Гц ±10%
Потребляемая мощность: 75 ВА
Видеовыход :Композитные VBS (PAL), Y/C, HDMI, HD-SDI, DVI-D. Возможен одновременный вывод.
Вход видеосигнала:Композитный VBS (PAL), композитный S-Video (NTSC)
Баланс белого:Автоматический баланс белого можно выполнить, нажав кнопку баланса белого на передней панели.
Регулировка цветового тона:можно выполнить с помощью регулировки цветового тона в меню "Настройки системы":
Регулировка R: ±10 шагов
Регулировка B: ±10 шагов
Выбор зоны диафрагмы:Зону , по которой измеряется освещение, можно поменять в согласовании с частью тела, которая наблюдается.Переключатель режимов диафрагмы на передней панели:
нормальное наблюдение
Пик : во время фокусировки и/или наблюдения за определенной яркой областью.
Наблюдение :
Настройка режима улучшения изображения: электрическое улучшение структур на эндоскопических изображениях для увеличения детализации изображения.
Коррекция гаммы:Регулировку гамма-коррекции можно выполнить, отрегулировав значение гаммы.
Переключение режимов улучшения:Уровень улучшения можно выбрать из трех уровней режимов улучшения (низкий, средний и высокий) с помощью кнопки режимов улучшения изображения на передней панели.
Замораживание отображения экрана:Эндоскопическое изображение можно отобразить как замороженное изображение с помощью кнопки замораживания на эндоскопе.
Выбор яркости:Яркость можно отрегулировать с помощью настройки яркости в меню «Настройки системы/Настройки камеры».
Дистанционное управление:Следующие функции можно управлять с помощью дистанционных переключателей эндоскопа (заморозка, запись, свет, баланс белого, mBLU, улучшение, центр, фокус, диафрагма, размер изображения, снятие диафрагмы и EXT In): Этот переключатель используется для переключения режима подключения в режим mBLU.
Режим USB-накопителя:используется для хранения и загрузки снятых изображений и видео на USB-накопитель.
Внешнее хранилище:USB-накопитель
Данные пациента:С помощью встроенной базы данных можно отобразить на мониторе следующие данные и режимы.

Видеогастроэндоскоп Ottomed, модель OVG-mB2H

mBLU Imaging – это передовая технология оптических и световых датчиков, которая улучшает выявление/характеристику поражений/полипов, отображая более яркие и четкие эндоскопические изображения.
Система mBLU использует два режима:

Режим mBLU 1 – для спектрального улучшения структуры слизистой оболочки.
Режим mBLU 2 – для визуализации сосудистой архитектуры.
Диагностическая способность системы mBLU позволяет более точно отличать аденомы от неаденоматозных поражений по сравнению со обычным белым светом. Для доказательства этих наблюдений могут быть проведены дополнительные исследования.

Патентованная технология LED-At-Tip позволяет избежать хрупкого световода из стекловолокна, что делает эндоскопы более надежными. Долгий срок службы, отличная интенсивность света, низкие эксплуатационные расходы.

Выделенный вспомогательный водяной канал, омывающий слизистую оболочку желудочно-кишечного тракта
Дистанционные клавиши для удобного управления.
Легкий одноступенчатый водонепроницаемый разъем.

Оптическая система
Поле зрения 140°
Направление взгляда
Глубина резкости 3-100 мм
Вставная трубка
Наружный диаметр дистального конца 9,8 мм.
Внешний диаметр вставной трубки 9,5 мм
Рабочая длина 1055 мм
Общая длина 1365 мм
На дистальном конце размещено:
1. Воздушно-водяная форсунка
2. Светодиоды освещения (Вт)
3. Объективная линза
4. Выход инструментального канала
5. Дополнительный канал для подачи воды
Инструментальный канал
Внутренний диаметр канала 2,8 мм
Минимальное видимое расстояние 3,5 мм от дистального конца.
Изгиб дистального конца
Вверх 210°, вниз 90°
Вправо 100°, влево 100°

Видеоколоноскоп Ottomed, модель OVC-mB2H

Супер яркий светодиод на конце (LED-At-Tip):Получите на 30% больше яркости и на 15% более широкое распространение благодаря новому люминесцентному покрытию на светодиодной подложке, обеспечивающему высокую надежность в течение многих лет использования.

Визуализация mBLU:передовая технология оптических и световых датчиков, улучшающая выявление/характеристику поражений/полипов, представляя более яркие и четкие эндоскопические изображения.

Система mBLU использует два режима:
Режим mBLU 1 – для улучшения спектральной структуры слизистой оболочки.
Режим mBLU 2 – для визуализации сосудистой архитектуры.
Диагностическая способность системы mBLU позволяет более точно отличать аденомы от неаденоматозных поражений по сравнению со обычным белым светом. Для доказательства этих наблюдений могут быть проведены дополнительные исследования.

Беспроводной светодиод на конце (Fibreless LED-At-Tip):Наша запатентованная технология Fibreless LED-At-Tip устраняет хрупкий световодный волоконно-оптический пучок, делая эндоскопы очень прочными и экологически безопасными. Долгий срок службы, отличная интенсивность света, низкое обслуживание и низкая стоимость замены.

HD изображение.

Тактильная трубка для введения:Новая конструкция тактильной трубки для введения, обладающая чувствительностью к крутящему моменту 1:1. Технология быстрой передачи крутящего момента (Quick Torque Transmission) обеспечивает быстрое управление эндоскопом, помогая пользователю выполнять небольшие инвазивные , точные и эффективные процедуры.
Специальный вспомогательный водяной канал для промывания слизистой оболочки желудочно-кишечного тракта.

Дистанционные кнопкидля удобства работы.

Ультралегкий влагозащищенный коннектор, подключаемый в один шаг, делает эндоскоп более надежным и удобным для пользователя.

Оптическая система

Поле зрения 140°
Направление взгляда: прямой
Глубина резкости 3-100 мм
Вставная трубка
Наружный диаметр дистального конца 13 мм.
Внешний диаметр вставной трубки 12,8 мм.
Рабочая длина 1680 мм
Общая длина 1980 мм
На дистальном конце расположено:
1. Воздушно-водяная форсунка
2. Светодиоды освещения (Вт)
3. Линза объектива
4. Выход инструментального канала
5. Дополнительный канал для подачи воды
Инструментальный канал
Внутренний диаметр канала 3,7 мм
Минимальное видимое расстояние 5 мм от дистального конца.
Изгиб дистального конца
Вверх 180°, вниз 180°
Вправо 160°, влево 160°

Монитор Neovo MX-24

Для качественного и точного отображения изображения используется медицинский монитор от компании Neovo.

MX-24 – это 24-дюймовый DICOM-монитор с разрешением Full HD 1080p, сертифицированный по стандартам IEC/EN 60601-1 и IEC/EN 60601-1-2 для медицинского электрооборудования, с низковольтным источником питания медицинского класса. Совместимость со стандартом DICOM Part 14 обеспечивает точное и отличное качество медицинских изображений, воспроизведение цветов и контрастность изображения.

Оснащенный оптическим жестким стеклом NeoV™, MX-24 выдерживает спирт и другие распространенные моющие средства, что позволяет медицинским работникам легко дезинфицировать его.

Характеристики :

Диагональ экрана 23,6''

Тип матрицы TN

Частота развертки экрана 75 Гц

Разрешение экрана Full HD (1920x1080)

Тип подсветки LED

Угол обзора 170°/160°

Количество цветов экрана 16,7 млн.

Глубина цвета 8 бит

Яркость 300 кд/м²

Контрастность 2000000:1

Время отзыва 3 мс

Соотношение сторон 16:9

Производитель :

Mitra Ottomed Endoscopy, Индия

Гарантия :

12 месяцев
