Устройство неонатальное для фототерапии и обогрева НО-АФ-КР1

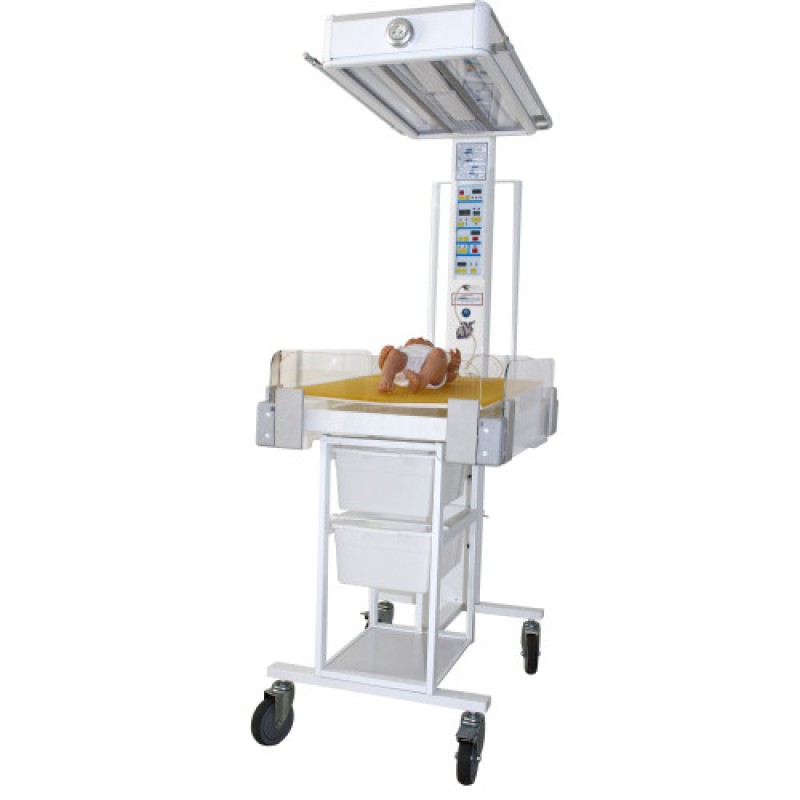

Устройство неонатальное для фототерапии и обогрева НО-АФ-КР1-Это открытая реанимационная система, предназначенная для проведения реанимационных мероприятий и восстановления жизненных функций детских лечебных учреждений с отделениями неонатологии.

Каркас блока верхнего подогрева изготовлен из алюминиевых профилей, покрытых полимерно-порошковым напылением, на котором закреплена П-образная трубчатая конструкция из хромированного рейлинга для фиксации шторы. Два керамических инфракрасных излучателя осуществляют равномерное распределение лучистого тепла по поверхности ложа. В верхнем блоке закреплены на расстоянии 80 см четыре фототерапевтические лампы, светодиодная подсветка со световой и звуковой аварийной сигнализацией.

Нижний подогрев состоит из керамического излучателя и 4-х вентиляторов, обеспечивающих равномерный поток нагретого воздуха (тепловую штору) и поддерживающих температуру гелевого матрасика.Гелевый матрасик изготовлен из нетоксичных материалов, используется для профилактики пролежней и сохраняет свои эластико-механические свойства в течение длительного времени. Высокая степень теплопроводности позволяет поддерживать постоянное тепловое равновесие между температурой тела ребенка и температурой матраса. Блок нижнего подогрева имеет три откидных борта для полноценного доступа к новорожденному. В угловых частях имеются проемы для дыхательных контуров и кабелей для проведения реанимационных методов. Нижний блок также включает в себя разъем для комплектации ретгеновской кассетой.

На стойке панели размещается краткая инструкция по управлению и микропроцессорный блок управления, который включает в себя:

-таймер-АПГАР с акустическим сигналом (звуковое предупреждение на 1,3,5,7,10 и 20 минутах. На 1,5, и 10 визуальное предупреждение)

- управление верхним подогревом (авто-сервоконтроль и ручной режимы)

-управление нижним подогревом

- таймер фототерапии

Под блоком управления находится гнездо для подключения цифрового датчика температуры тела новорожденной компании Dallas ( в комплект входит два: один- постоянно работающий, второй- запасный). Датчик измеряет температуру тела ребенка и в случае возникновения температурной нестабильности (смещения датчика) система реагирует на данный предупреждающий сигнал.

Под ложе находится два выдвижных ящика для расходных материалов.

Комплекс оснащен аккумулятором, за счет которого в течение времени осуществляется аварийное питание системы звуковой индикации температурного контроля.

Параллельно стойке расположены две трубы для крепления навесного оборудования ( СРАР, шприевых насосов, расходомеров с увлажнителями и т.д.).

По желанию заказчика мы можем комплектовать неонатальные комплексы нашего типа системами газообеспечения жизнедеятельности ребенка: расходомерами с увлажнителями, отсосами, кислородными масками и т.п.

Технические параметры:

Название

С начение

Напряжение сети

220 ±10%

Частота сети , Гц

50

Потребляемая мощность *, нет больше ,

1500

Класс с э электробезопасности ДСТУ EN 60601-1

И BF

Выход в рабочий режим, не больше, мин.

30

Осветленность голубого света на расстоянии 400 мм, не меньше, Люкс

1500

Мощность керамического нагревателя, шт.

500 Вт

Голубой свет в диапазоне нм

400-500

Расстояние от поверхности ложа
источника обогрева, мм

8 00±5

Диапазон регулировки температуры в автоматическом режиме

30-39 oС, с шагом 0,3 oС

Габаритные размеры, не больше, мм
ширина
глубина
высота

700
1000
1980

Масса , не больше, кг

65

Примечание : -*- С подключением фототерапии суммарная мощность менее 1700 Вт;
** – отклонение от заданной температуры не более ±0,3°С;

Название	НО -АФ-КР3
Инфракрасный керамический обогреватель	3 шт
Лампы фототерапии	4 шт
